建筑工程識圖方法概述

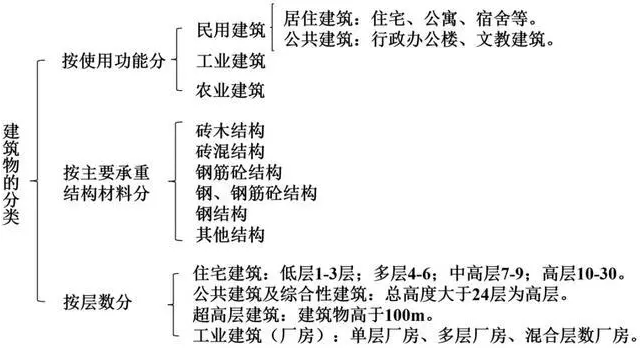

建筑分類

房屋組成：一般可認為房屋由基礎或地下室、墻體、或柱、梁、樓板層與地面、樓梯及垂直交通設施、屋頂、門和窗等結構構件組成。 查看更多內容

一、建筑工程施工圖的用途與內容

建筑工程施工圖是表示工程項目總體布局，建筑物的外部形狀、內部布置、結構構造、內外裝修、材料做法以及設備、施工等要求的圖樣。

1、用途

（1）指導施工

（2）編制施工圖預算

（3）安排材料、設備

（4）非標準構件的制作

2、內容

（1）圖紙目錄（既首頁圖）

（2）設計總說明

（3）建筑施工圖（簡稱建施）

（4）結構施工圖（簡稱結施）

（5）設備施工圖（簡稱設施）

二、建筑工程施工圖的特點

1、施工圖中的各圖樣，主要是用正投影法繪制的。

2、繪圖比例較小，多采用統一規定的圖例或代號來表示。

3、施工圖中的不同內容，使用不同的線型。

三、建筑工程施工圖的識圖方向

1、熟悉擬建工程的功能。

了解本工程的類型、聯想基本組成和裝修。

2、細閱說明書、目錄。

了解圖紙有多少類別，每類多少張。

3、先整體后局部，先建筑后結構，先平面后立面。

4、先圖標、文字，后圖樣；先圖形，后尺寸。
