打開工程

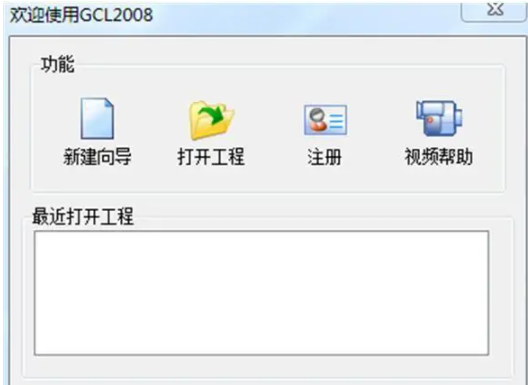

在工程建模的開始我們先打開工程,打開工程以后進入廣聯達軟件的歡迎界面。如圖1.1
點擊新建向導,我們可以新建一個工程,點擊打開工程,我們可以打開以前操作過的工程。本次我們點擊新建向導,軟件會自動進入下一步。如圖1.2

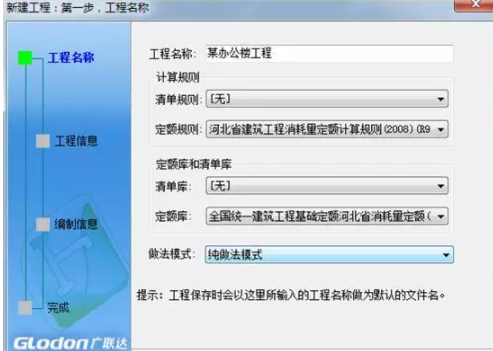

新建工程的第一步,是對于工程的名稱,工程的計算規則,工程所選用的清單庫和定額庫,以及工程的做法模式的設置。
A工程名稱的設置對于工程量的計算沒有任何影響,工程名稱中的內容與保存后生成的文件的文件名相同。
B計算規則的設置分為清單和定額兩種,我們可以單獨選擇其中的一種,也可以選擇清單和定額兩種,軟件可以同時計算清單和定額兩種工程量。
C清單庫和定額庫會根據我們選擇的清單或者定額的計算規則進行自動匹配。
D做法模式一共分為兩種:純做法模式和工程量表模式。我們可以根據自己的需要,選擇相應的模式。
在工程量表模式中,軟件會對于需要計算的工程量進行提示。這樣模式適用于新手入門,在一定程度上有利于防止落項和漏算,但是也會束縛大家的思路,在后續的文章中我會介紹一些不用畫圖就能算出的工程量和構件的相互替代,所以我將采用純做法模式。
在比較低的版本中,在純做法模式下不能使用構件自動套做法功能,但是在現在的版本中兩種算量模式下面都能使用構件自動套做法功能。
完成以上設置以后我們可以點擊下一步,進入工程信息界面。如圖1.3

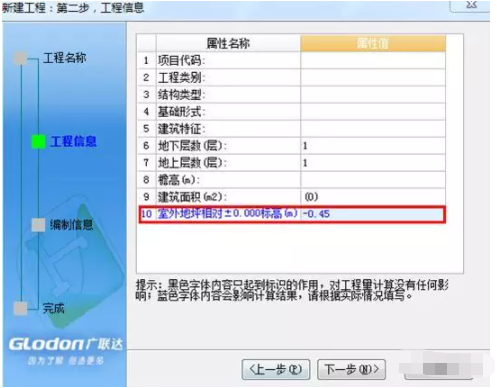

在工程信息界面,我們可以很清楚的看見項目代碼、工程類別等項目是用黑色字體標注的,但是室內外地坪相對正負零標高一項是用藍色字體標注的。黑色字體標注的項目我選填項目,對于工程量的計算沒有任何影響。但是室內外地坪相對正負零標高為藍色是必填項目。因為室內外地坪相對正負零標高對工程的土方方工程量以及工程的腳手架工程量有影響,所以為必填項目。
打開圖紙建施8,我們可以看見室內外地坪相對正負零標高差為450mm,所以我們輸入0.45
連續點擊兩次下一步,我們跳過編制信息界面,進入樓層信息界面。
軟件默認選中的是首層,點擊上面的插入樓層功能,軟件會根據命令出現第二層,多次點擊,可出現多個樓層。然后修改相應的層高,這樣我們就完成了地上部分樓層的定義。
由于本工程沒有地下室,所以我們只要再定義基礎層的層高就就可以了。但是需要我們注意的是,基礎層層高不僅僅計算到基礎底,不包括墊層。
完成的工程樓層定義如下圖所示:
經過以上的步驟,我們就基本上完成了工程的屬性設置。對于計算規則和計算設置,我們可以暫時不去管它,因為他的默認設置一般都的和本地的計算規則相對應的。
建立地下室
由于本工程沒有地下室,所以我有必要把建立地下室的方法說一下?，F(xiàn)在我介紹兩種方法。

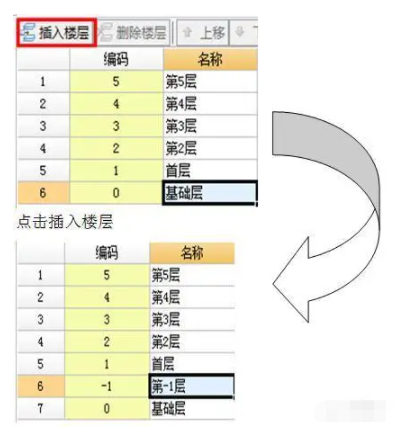

一種是常規方法:就的選中基礎層,點擊插入樓層。`

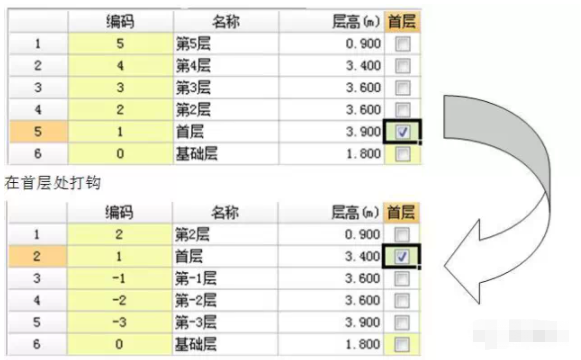

方法2:首層標記
軟件中有一列是首層,我們在任意層打鉤,該層將被定義成為首層,下面的各層將被定義成為地下層。如下圖所示。
關于標準層

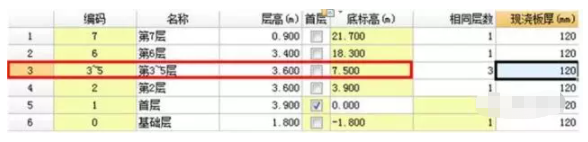

在樓層定義界面有一個相同層數功能,這個工程解決了樓層中的標準層問題。我們在相同層數中輸入大于1的數字就建立了標準層。如下圖
關于標準層的一些解釋。
在廣聯達軟件中,建筑和結構的標準層層號和層數都相同才是標準層,這和我們僅僅針對于建筑和結構單獨而言的標準層有一定的差距的。一個工程只有建筑和結構的標準層號和層數都相同的時候才用標準層功能。
其實我更多的建議大家不要使用標注層功能,因為有時候復制一下也不會很慢。同時也減少了出錯的概率。
