各位網友大家好,今天我們開始畫梁構件。前面我已經說了構件被分為點式、線式以及面式。對于梁,就是線式構件中的一種。在本次課程中講的梁和下次課程中講述的墻構件,將是我們學習線性構件畫法的代表課程。我盡量在這兩次的課程中講完線性構件操作的基本方法。

打開圖紙結施-05這就是我們所要畫的梁構件。

首先點擊模塊導航欄里面的梁,并選擇下面的梁構件,這樣就可以定義并繪制梁了。

在繪制柱的時候,我們是將柱子全部定義好了以后再進行繪制,這主要是因為圖紙中為我們提供了柱表,我們可以一目了然。

在廣聯達講座的視頻中,講的都是定義,繪制這樣的一個機械的流程,而今天我們要打破這種常規的思路。我的辦法是每定義一個構件,就畫出來。因為這樣,可以讓我們少看一遍圖紙,從而提高了效率。

首先我們定義KL-1,將尺寸修改為250*500即可,其他的暫時不考慮。

首先我們畫KL-1,KL-1是一個弧形梁。繪制弧形構件,軟件一共提供了六種方法,見下圖。

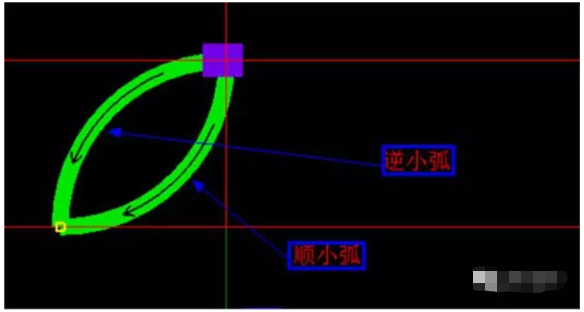

這里面的順和逆,就是順時針和逆時針的意思,我們畫弧的方向,決定了我們順時針和逆時針的選用。

黑色的箭頭指示了我們畫圖的方向。順時針和逆時針的區別如上圖。

其次的兩種方式為三點畫弧和起點圓心中點這兩種方式均來源于CAD。

對于這個問題我即使講很多也沒有什么用途,大家練習一下很快就能理解。

現在我們來畫KL-1我們經讀圖發現KL-1為一個90度外邊線半徑為2500的弧。而我們的做法就是先畫出一個中線半徑為2500的弧,然后進行偏移就能得到。

a、做輔軸線

我們經過試圖有發現,弧的下端沒有端點,所以我們必須做才能得到。

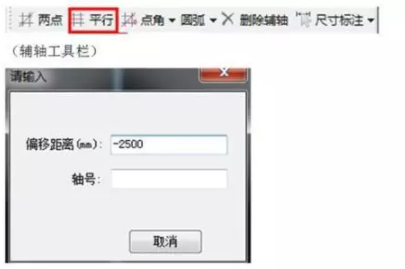

首先在輔助軸線工具欄中選擇平行輔軸命令,然后點擊所要偏移的軸線,就是 4軸,然后彈出如下對話框,輸入-2500點擊確定,輔助軸線就畫好了。

對于偏移軸線的距離,有正負之分。正的是向上向左,負的為向下向右。這和我們的平面直角坐標系是相互吻合的。

(偏移軸距對話框)

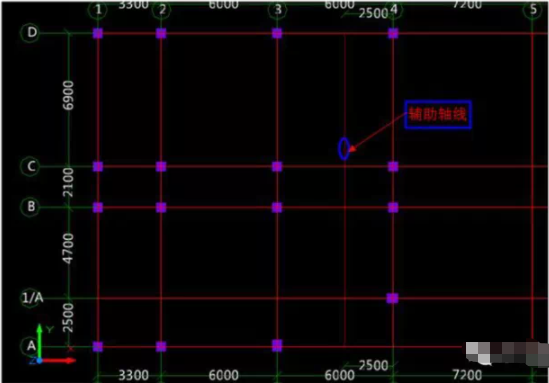

(完成的輔助軸線)

b畫梁

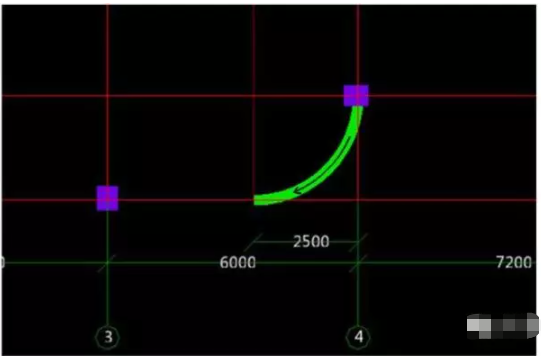

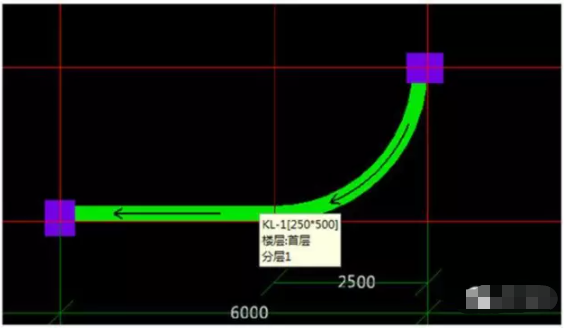

完成了前期的準備工作,下面我們開始正式的畫梁選中逆小弧,并在后面的對話框輸入2500。點擊弧形梁所在的兩點,這樣就完成了弧形梁的繪制。

然后,選擇直線繪圖命令,點擊3軸和A軸的交點,這樣我們的弧形梁就畫上了。

c偏移

畫完KL-1以后,我們發現KL-1并不是圖紙制定的位置,因為這是一段弧形梁,所以我們需要使用偏移命令將其調整到原有的位置。

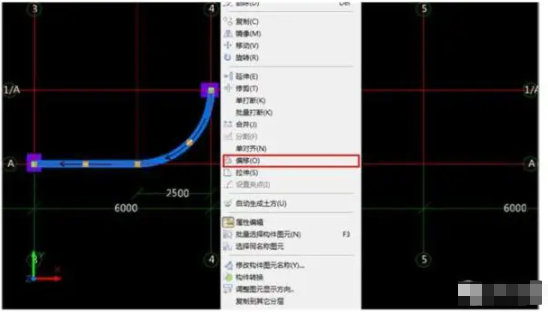

框選選中畫好的弧形梁,點擊鼠標左鍵在彈出的功能列表中選擇偏移,如下圖

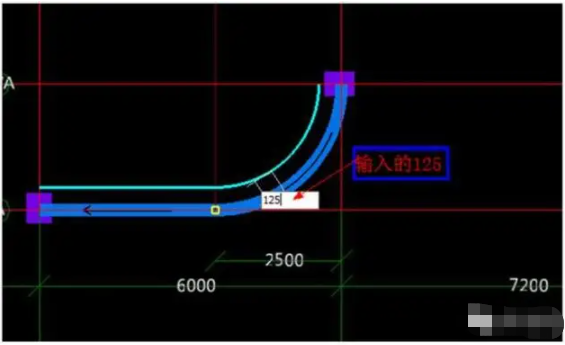

然后我們將鼠標移動到弧的內側,在對話框里面輸入125。如下圖

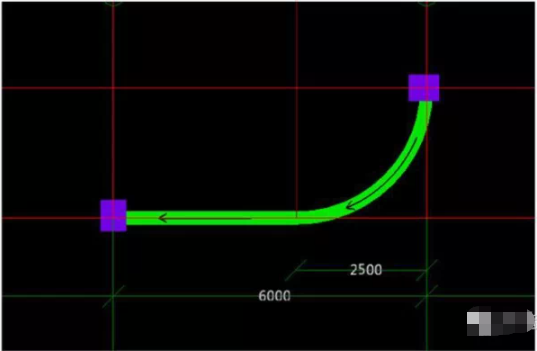

點擊回車以后軟件提問是否刪除原來的圖元,我們選擇是。這樣我們就徹底的完成了KL-1的繪制。完成的結果如下圖

在定義KL-1的時候我們一定要在附加里面將梁的尺寸打鉤,這樣我們看見相同尺寸的梁就能夠復制了。

我們復制KL-1軟件會自動生成KL-2將它的截面尺寸修改為300*500后,我們就可以繪制KL-2了。

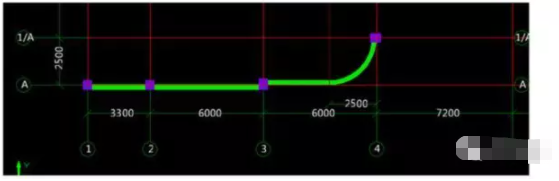

點擊A軸和1軸的以及A軸和3軸的交點,這樣我們就完成了梁的繪制。但是我們會發現KL-2的位置并不正確。我們應該讓KL-2的外邊和柱子的外邊平齊。這樣我們可以運用單對其命令完成。

第一步:選中KL-2,點擊右鍵,選擇單對齊命令。

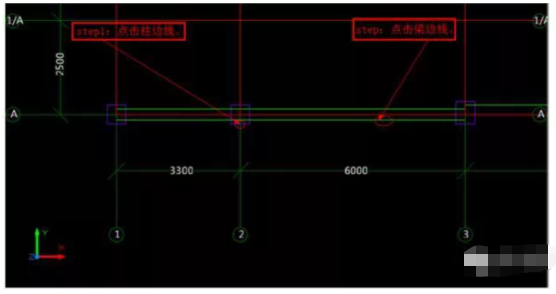

對其命令的應用的先點擊對齊構件的位置,然后點擊被對齊構件。這樣就完成了。在如下圖所示的狀態下,我們下先點擊柱子邊線然后點擊梁邊線,這樣我們就完成了KL-2的畫法。

(操作步驟圖)

(完成效果圖)

因為KL-3的截面尺寸和KL-1是一樣的,所以我們復制KL-1就是用最快捷的方法定義了KL-3。

然后按著我們上面講的方法進行繪制和對齊,這樣我們就完成了KL-3的繪制。需要注意的是我們在捕捉1/A軸和A軸的交點的時候,不要捕捉成KL-5的對角線交點。

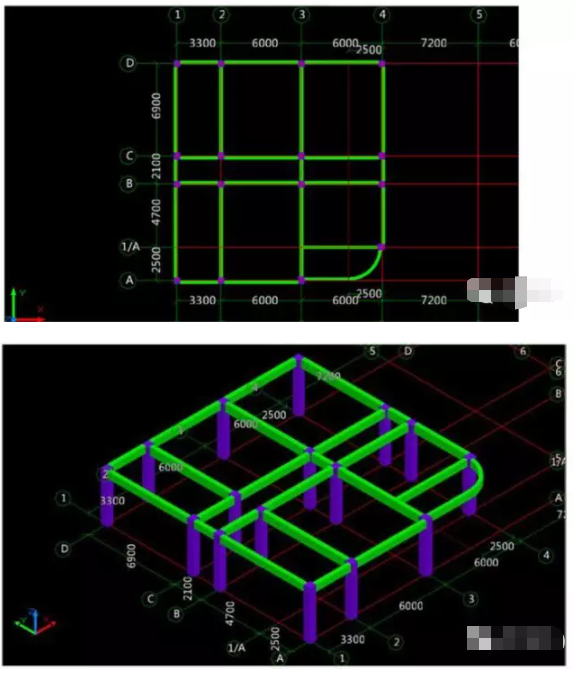

按著以上是方法,我們依次畫完其他的梁,我們的梁就畫完了。完成的效果如下圖。

梁我們畫完了,在實際操作中的技巧有一下幾點,我總結了一下,請大家注意。

1畫完一個梁,就要把它畫到正確的位置,不要等到所有的梁都畫完了再弄(主要指的是單對齊),這樣不僅會讓你多看一遍圖紙,而且增加的對于延伸功能的操作數量。

2盡量不要先定義然后畫梁,這樣也會讓你多看一遍圖紙。將定義和繪制變成一個統一的步驟。

3注意捕捉點,需要建立梁和柱子的關系,選擇軸線的交點。需要建立梁和梁的關系,撲捉垂點。

4畫完的所有的梁,圍成的幾何圖形都應該是閉合的,這樣我們畫板時候若是用點畫才比較方便。

今天關于梁的繪制,我們就講到這里吧。下次先講一下梁構件的套項,然后對于畫梁的一些其它知識進行講解。希望大家繼續關注了。
