識讀結構施工圖：
1、先通讀建筑施工圖了解建筑概況、使用功能及要求、內部空間的布置、層數與層高、墻柱布置、門窗尺寸、樓（電）梯間的設置、內外裝修、節點構造及施工要求等基本情況后再閱讀結構施工圖。
2、先看文字說明，從基礎平面圖看起，到基礎結構詳圖。再讀樓層結構布置平面圖，屋面結構布置平面圖。結合立面和斷面，讀垂直系統圖。
3、最后讀構件詳圖、看圖名、看立面、看斷面，看鋼筋圖和鋼筋表。

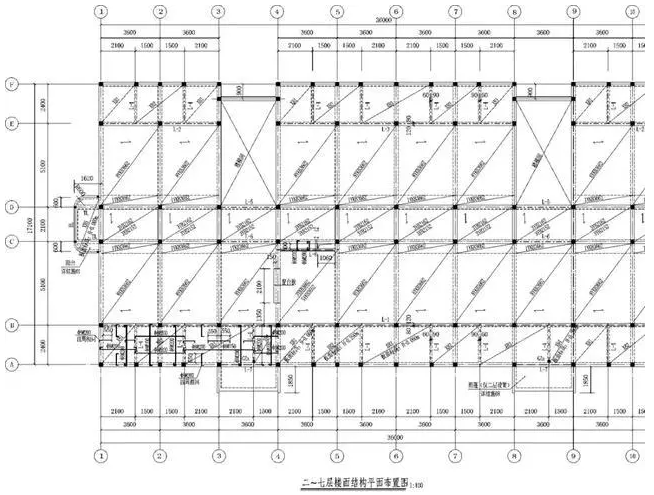

結構平面圖
樓層結構平面圖的圖示內容
表示每層的梁、板、柱、墻等承重構件的平面布置，說明各構件在房屋中的位置，以及它們之間的構造關系。它是現場安裝或制作構件的施工依據。
識讀樓層結構平面圖：
1、圖名、比例。
2、與建筑平面圖相一致的定位軸線及編號墻、柱、梁、板等構件的位置及代號和編號。
3、預制板的跨度方向、數量、型號或編號和預留洞的大小及位置軸線尺寸及構件的定位尺寸。
4、詳圖索引符號及剖切符號文字說明。

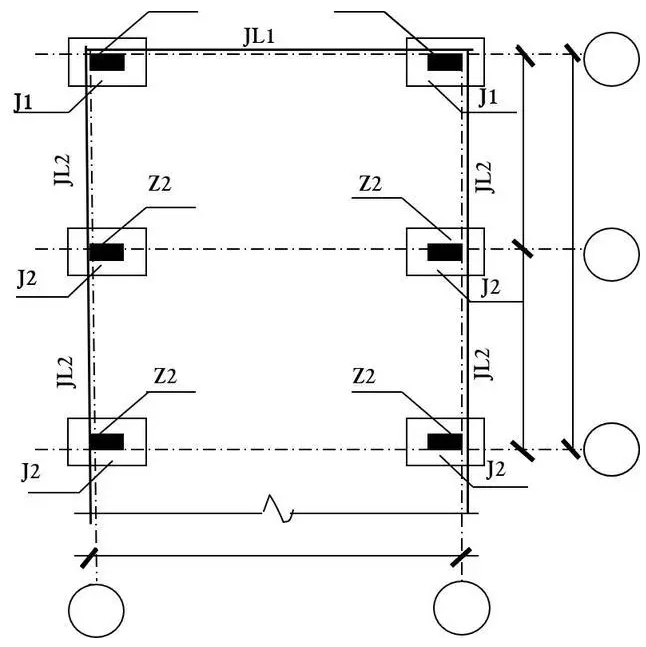

基礎結構平面圖
基礎平面圖的圖示內容
1、圖名、比例。
2、縱橫向定位軸線及編號、軸線尺寸基礎墻、柱的平面布置，基礎底面形狀、大小及其與軸線的關系。
3、基礎梁的位置、代號。
4、基礎編號、基礎斷面圖的剖切位置線及其編號。
5、施工說明，即所用材料的強度等級、防潮層做法、設計依據以及施工注意事項等。

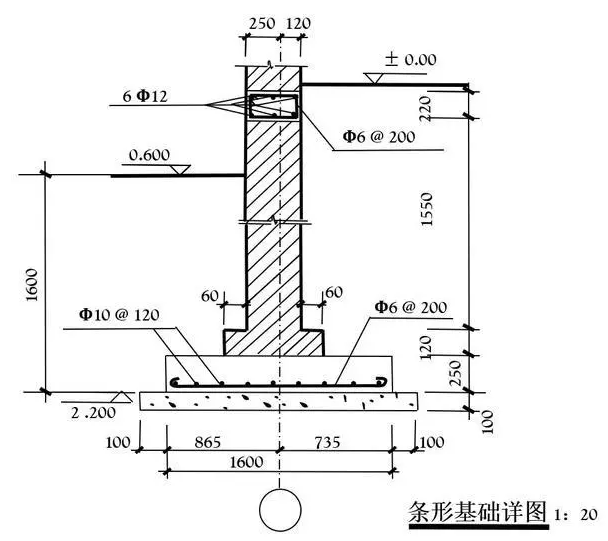

結構詳圖
鋼筋混凝土構件詳圖的內容：
1、構件名稱或代號、比例。
2、構件的定位軸線及其編號。
3、構件的形狀、尺寸和預埋件代號及布置。
4、構件內部鋼筋的布置。
5、構件的外形尺寸、鋼筋規格、構造尺寸以及構件底面標高。
6、施工說明。
識圖注意事項
建筑施工圖與結構施工圖的異同：
相同處，如軸線，墻厚，柱尺寸，過梁位置與洞口對應，梁底標高同洞頂標高對應。檢查立面圖各樓層的標高是否與建施平面圖相同，再檢查建施的標高是否與結施標高相符。

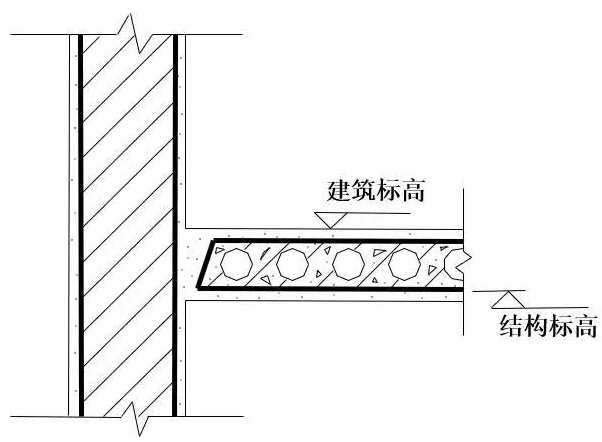

不同處，建施圖各樓層標高與結施圖相應樓層的標高應不完全相同，因建施圖的樓地面標高是工程完工后的標高，而結施圖中樓地面標高僅結構面標高，不包括裝修面的高度，同一樓層建施圖的標高應比結施圖的標高高幾厘米。這一點需特別注意，因有些施工圖，把建施圖標高標在了相應的結施圖上，如果不留意，施工中會出錯。相關聯處，如建施中墻，結施應有梁；建施中底層墻，結施為基礎。
建筑工程施工圖起著指導工程施工的重要作用，學會閱讀施工圖是建筑行業入門的首要課程，這就要求我們早日掌握建筑工程施工圖的識圖方法，識圖、懂圖，從圖紙中汲取信息作為施工的指導，確保工程保質保期地完成。
